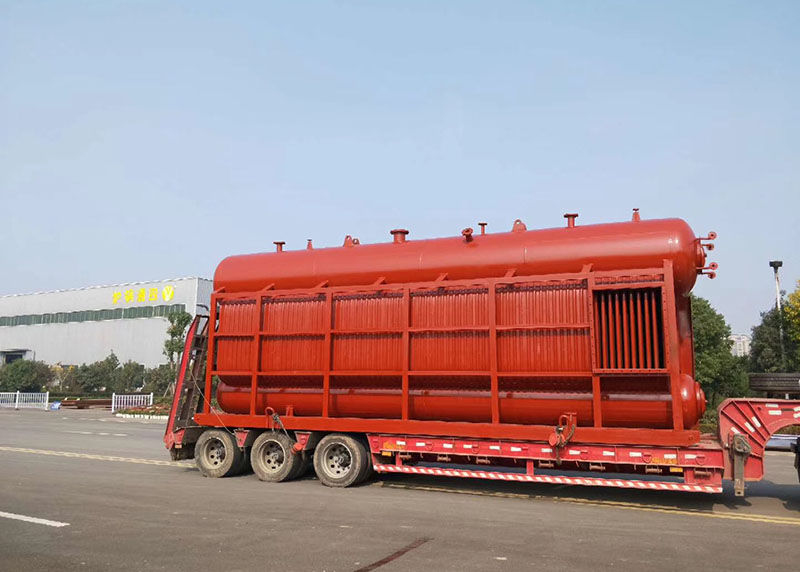

SZS系列鍋爐本體為雙鍋筒、縱置式、室燃D型布置結構，右側為爐膛，左側為對流管束。通過下鍋筒中間和兩端的活動支座固定在本體底盤上，并保證鍋爐整體向兩端膨脹。爐膛四周為窄間距管膜式水冷壁，爐膛左側的膜式水冷壁將爐膛與對流管束完全密封隔開，對流管束區后部為拉稀的措列結構，前部為順列結構，爐膛燃燒產生煙氣從爐膛尾部的出煙口進入燃盡室、對流管束區，然后從鍋爐左側前部轉向進入螺旋翅片管節能器和冷凝器，最后進入煙道入煙囪排向大氣。


　　SZS型油氣鍋爐爐膛水冷壁及對流煙道全部采用膜式壁結構，密封性好，熱吸收率高，且有效降低耐火磚的使用及維修工作量。本鍋爐采用高熱阻材料作為絕熱層。保溫性能良好。尾部布置有節能冷凝器.能有效降低排煙溫度，鍋爐熱效率高。超低氮全自動燃燒機，使煙氣有害污染物少，無噪音運行。并且具有點火程序控制及超壓、熄火保護功能，運行安全。
