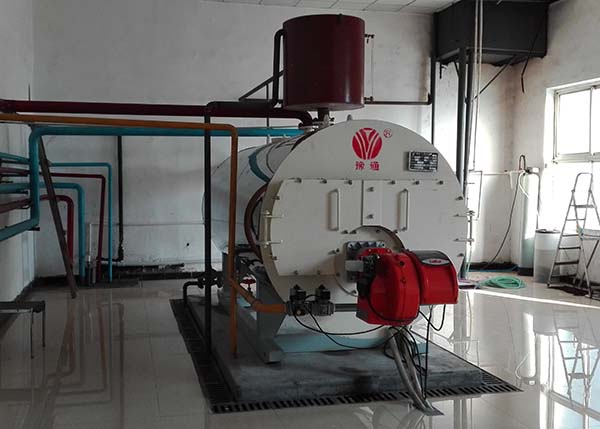

WNS臥式燃油氣承壓熱水鍋爐是全自動燃油氣臥式內燃三回程火管鍋爐，采用低位、對稱布置燃燒室，本體上所有管子與鍋筒及管板連接均采用焊接形式。前煙箱采用快開結構，回火室后部裝有防爆、檢查于一體的防爆門，鍋筒下部設兩個頭孔和清灰孔，便于檢測、維修和清理。 WNS臥式燃油氣承壓熱水鍋爐采用下置波紋爐膽，高溫煙氣經波紋爐膽回火室依次沖刷第二及第三回程煙管，由后煙室經煙囪排入大氣。該鍋爐總受熱面積充足，能充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定。
